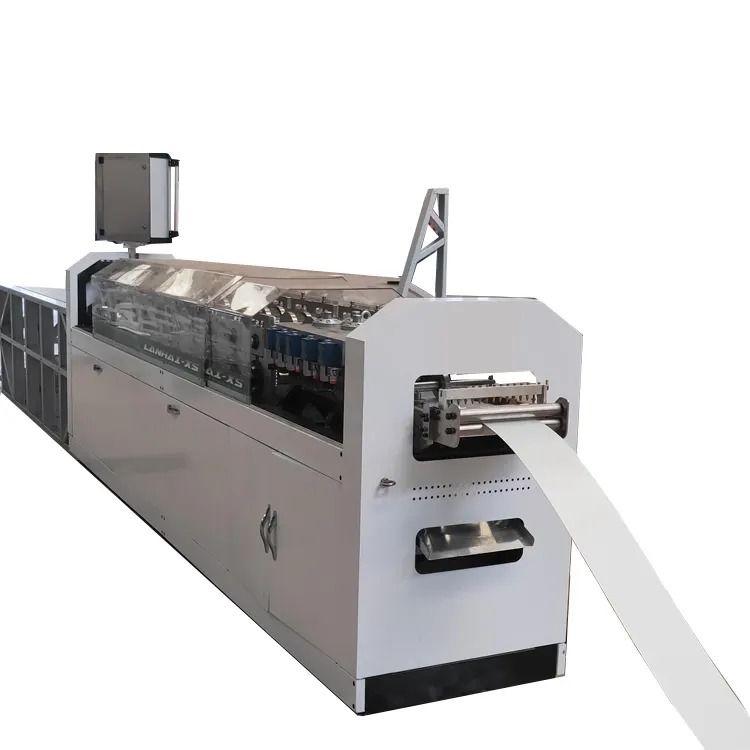

উচ্চ উপাদান গুণমান C89 হালকা গেজ স্টিল ফ্রেম বিল্ডিং রোল তৈরির মেশিন

• প্রধান রোল ফর্মিং মেশিনের আকারঃ 4000×800×1200mm
• প্রধান রোল ফর্মিং মেশিনের ওজনঃ প্রায় 3000KGS
• প্রধান সার্ভো মোটর শক্তিঃ 7.5KW স্ব-লকিং ফাংশন সহ
• হাইড্রোলিক মোটর শক্তিঃ 5.5KW
• ভোল্টেজঃ 380V/50HZ/3PH
• গঠনের ধাপঃ ১২ ধাপ (৮টি প্রধান রোল স্টেশন, ৪টি ফিনিশিং রোল স্টেশন)
• ছাঁচনির্মাণের গতিঃ প্রায় 30m/min (পঞ্চ পরিমাণ এবং কাটা দৈর্ঘ্যের উপর নির্ভর করে)
• কাজের ক্ষমতাঃ 5 ~ 8 টন / 8 ঘন্টা (24 ঘন্টা কাজ করতে পারে)
• রোলের উপাদানঃ আমদানিকৃত DC53 ইস্পাত, সিএনসি সেন্টার মেশিনিং, তাপ চিকিত্সা HRC58-62 °, সূক্ষ্ম মিলিং
• প্রধান শ্যাফ্টের উপাদানঃ 40Cr ইস্পাত টেম্পারিং এবং সূক্ষ্ম মিলিং
• স্প্রকেট হুইলঃ # 45 ইস্পাত উচ্চ-ফ্রিকোয়েন্সি quench
• বিচ্ছিন্নতা ব্যবস্থাঃ হাইড্রোলিক বিচ্ছিন্নতা যন্ত্র
• ব্লেডের উপাদানঃ আমদানি করা টংস্টেন ইস্পাত 60-62°C তে নিরাময় চিকিত্সা
• কাটিয়া এবং punching জন্য অসহিষ্ণুতাঃ ± 0.5mm
• গঠনের জন্য সহনশীলতাঃ ±0.75 মিমি
• কন্ট্রোল সিস্টেমঃ 19 "টচ স্ক্রিন এবং একটি প্রধান কন্ট্রোল বক্স
• প্রধান ইলেকট্রনিক পার্টস ব্র্যান্ডঃ জাপানের মিটসুবিশি পিএলসি, ফ্রান্সের স্নাইডার রিলে, জাপানের ওম্রন এনকোডার, চীন থেকে আইএনভিটি সার্ভো মোটর
• মেশিনের কাঠামোর উপাদানঃ সূক্ষ্ম ঝালাই কাঠামোগত ইস্পাত
• রঙঃ ধূসর ও নীল

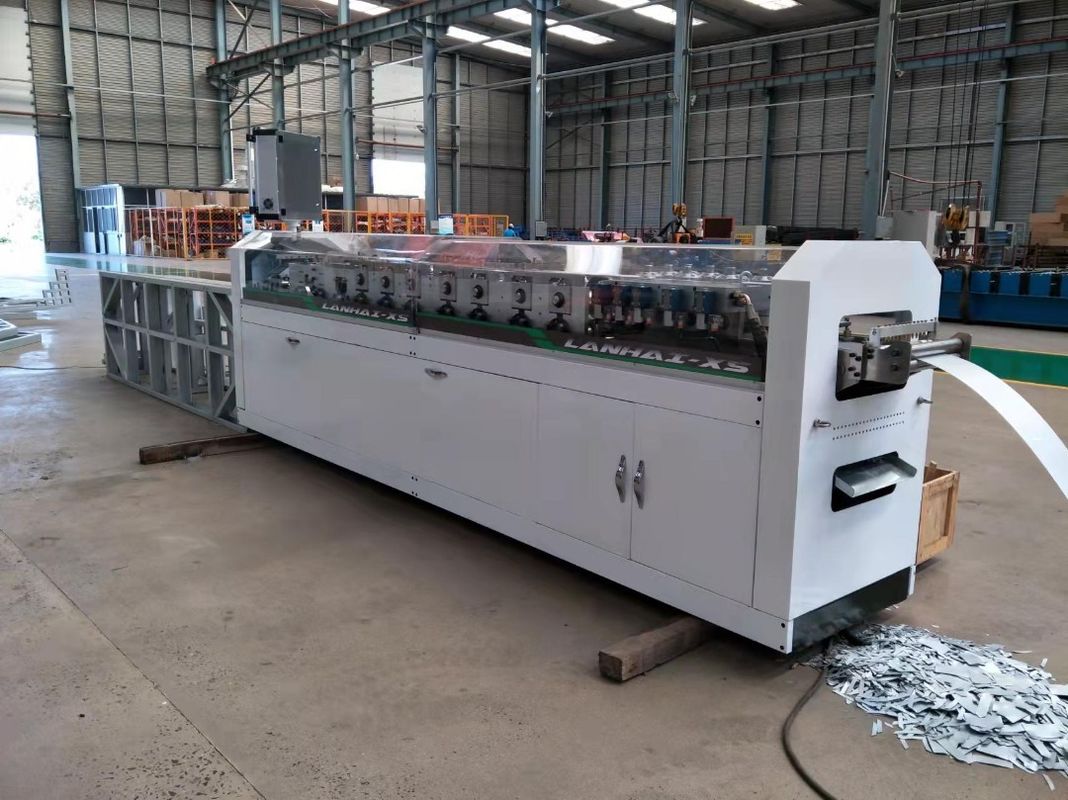

• প্রধান রোল ফর্মিং মেশিন
• ৩ টন ম্যানুয়াল আন-কয়েলার
  • ফাংশনঃ বহনকারী ইস্পাত কয়েল, ঘোরানো ইস্পাত কয়েল; জরুরী স্টপ চলাকালীন ইনার্টি এগিয়ে চলতে বাধা দেওয়ার জন্য মাইক্রো ব্রেকিং ডিভাইস সহ
  • ড্রাইভিং পদ্ধতিঃ রোল ফর্মিং মেশিন দ্বারা টানা
  • সর্বাধিক লোডিং ওজনঃ 3 টন
  • অভ্যন্তরীণ ব্যাসার্ধঃ Φ430-590mm
  • বাইরের ব্যাসার্ধঃ ≤ Φ1300mm
• ড্রাইভিং এবং হাইড্রোলিক সিস্টেম
• সরঞ্জাম নিয়ন্ত্রণ সফটওয়্যার
• প্রোডাক্ট সফটওয়্যারঃ ১টি সেট
• স্বয়ংক্রিয় পঞ্চিং ডিভাইস (সার্ভিস হোল, ডিম্পল হোল, লিপ কাট, ওয়েব নোচ, লিপ নোচ, ব্লট হোল, সংকীর্ণ গ্রোভ)
• হাইড্রোলিক পোস্ট-কাটার ডিভাইস (উপাদানঃ SKD-11)
• স্বয়ংক্রিয় মুদ্রণ ডিভাইসঃ উচ্চতা দুই পক্ষের সমান্তরাল মুদ্রণ
• রান আউট টেবিলঃ ৪ মিটার

Vertex BD হল ঠান্ডা গঠিত ইস্পাতের জন্য নেতৃস্থানীয় সফটওয়্যার সিস্টেম।ভার্টেক্স বাণিজ্যিক ও আবাসিক ভবন নকশা এবং উত্পাদন জন্য সম্পূর্ণ স্থাপত্য নকশা এবং পণ্য তথ্য ব্যবস্থাপনা সমাধান প্রদান করেফ্রেমিং এবং ম্যানুফ্যাকচারিং শিল্পের পরিবর্তিত চাহিদা পূরণের জন্য ভার্টেক্স বিডি একটি নমনীয় প্ল্যাটফর্মের উপর ভিত্তি করে।

• দেয়াল, মেঝে, এবং ছাদ জন্য ফ্রেম কাঠামো স্বয়ংক্রিয়ভাবে আপনার নকশা সময় সংরক্ষণ করতে উত্পন্ন হয়
• বাস্তব 3D মডেলিং 100% নির্ভুলতা নিশ্চিত করে এবং নকশা ত্রুটি হ্রাস করে
• স্বয়ংক্রিয়ভাবে ফ্রেম আর্কিটেকচার অঙ্কন এবং বিল্ডিং উচ্চতা অঙ্কন তৈরি করুন
• আইটেম সঠিকভাবে অনুমান করতে সঠিক প্রোফাইল ফাঁকা টেবিল এবং উপকরণ বিল তৈরি করুন
• বিভিন্ন সিএনসি আউটপুট ফাইল উত্পাদন চাহিদা পূরণ করতে উত্পাদিত হতে পারে
• শক্তিশালী এবং নমনীয় নকশা প্ল্যাটফর্ম গ্রাহকের চাহিদা অনুযায়ী প্রোফাইল লাইব্রেরি এবং ফ্রেম জেনারেশন নিয়ম কাস্টমাইজ করতে পারেন
• শক্তিশালী আইএফসি আমদানি ও রপ্তানি সরঞ্জামগুলির মাধ্যমে অন্যান্য বিআইএম সফ্টওয়্যারের সাথে সামঞ্জস্যপূর্ণ
• ভার্টেক্স ইঞ্জিনিয়ারিং বিশ্লেষণ ফাংশন কাঠামোগত গণনা জন্য ব্যবহার করা যেতে পারে
