পণ্যের বিবরণ:
প্রদান:
|
| উপাদান: | গ্যালভানাইজড স্টিল G550 | বেধ: | 0.75-1.2 মিমি |
|---|---|---|---|
| খাওয়ানোর কাঁচামাল প্রস্থ: | 182 মিমি | কয়েলের ভিতরের ব্যাস: | Φ 430-590 মিমি; |
| রোলের বাইরের ব্যাসার্ধ: | ≤ Φ1300 মিমি; | সি প্রোফাইলের ওয়েব: | 89 মিমি |
| সি প্রোফাইলের ঠোঁট বা প্রান্ত: | 10MM | প্রধান রোল গঠন মেশিন ওজন: | প্রায় 3000 কেজি |
| প্রধান সার্ভো মোটর শক্তি: | 7.5 কিলোওয়াট | হাইড্রোলিক মোটর শক্তি: | 5.5KW |
|
4. প্রযুক্তিগত পরামিতি

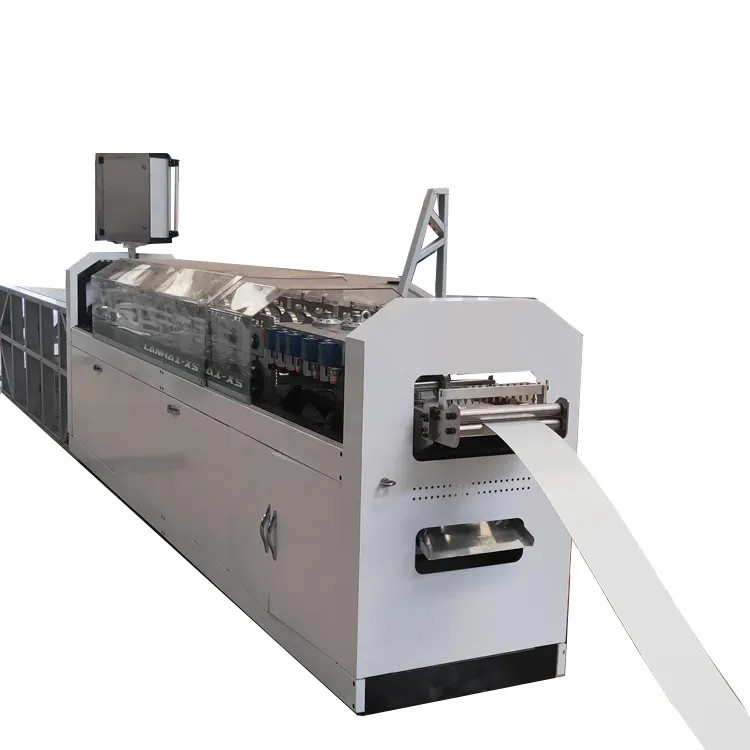

(১) প্রধান রোল ফর্মিং মেশিনের আকারঃ ৪০০০*৮০০*১২০০ মিমি;
(2) প্রধান রোল গঠন মেশিন ওজনঃ প্রায় 3000KGS;
(3) প্রধান সার্ভো মোটর শক্তিঃ 7.5KW স্ব-লকিং ফাংশন সঙ্গে;
৪. হাইড্রোলিক মোটর শক্তিঃ ৫.৫ কিলোওয়াট;
৫) ভোল্টেজঃ ৩৮০ ভোল্ট/৫০ হার্জ/৩ পিএইচ;
(৬) গঠনের ধাপঃ ১২ ধাপ (৮টি প্রধান রোল স্টেশন, ৪টি ফিনিশিং রোল স্টেশন);
(৭) ছাঁচনির্মাণের গতিঃ প্রায় ৩০ মিটার/মিনিট (পঞ্চের পরিমাণ এবং কাটা দৈর্ঘ্যের উপর নির্ভর করে);
(৮) কাজের ক্ষমতাঃ ৫-৮ টন/৮ ঘন্টা (২৪ ঘন্টা কাজ করতে পারে);
(৯) রোলের উপাদানঃ আমদানি করা DC53 ইস্পাত, সিএনসি সেন্টার মেশিনিং, তাপ চিকিত্সা HRC58-62 °, সূক্ষ্ম মিলিং;
(১০) প্রধান শ্যাফ্টের উপাদানঃ ৪০ সিআর ইস্পাত টেম্পারিং এবং সূক্ষ্ম মিলিং;
(১১) স্প্রকেট হুইলঃ # ৪৫ স্টিল উচ্চ-ফ্রিকোয়েন্সি quenching;
১২. বিচ্ছিন্নতা ব্যবস্থাঃ হাইড্রোলিক বিচ্ছিন্নতা যন্ত্র;
(১৩) ব্লেডের উপাদানঃ আমদানি করা টংস্টেন ইস্পাত 60-62°C এ নিরাময় চিকিত্সা;
(১৪) কাটা এবং ছিদ্র করার জন্য অসহিষ্ণুতাঃ ±0.5 মিমি;
(১৫) গঠনের জন্য সহনশীলতাঃ ±০.৭৫ মিমি;
(১৬) কন্ট্রোল সিস্টেমঃ ১৯' টাচ স্ক্রিন এবং একটি প্রধান কন্ট্রোল বক্স;
(১৭) প্রধান ইলেকট্রনিক পার্টস ব্র্যান্ডঃ জাপানের মিটসুবিশি পিএলসি, ফ্রান্সের স্নাইডার রিলে, জাপানের ওম্রন এনকোডার, চীনের আইএনভিটি সার্ভো মোটর;
(১৮) মেশিনের কাঠামোর উপাদানঃ সূক্ষ্ম ঝালাই কাঠামোগত ইস্পাত;
(১৯) রঙঃ ধূসর এবং নীল।
5. প্রধান আনুষাঙ্গিক
(১) প্রধান রোল ফর্মিং মেশিন;
(২) ৩ টন ম্যানুয়াল আন-রোলার;
◊ ফাংশনঃ বহনকারী ইস্পাত কয়েল, ঘোরানো ইস্পাত কয়েল; জরুরী স্টপ চলাকালীন ইনার্টি এগিয়ে চলতে বাধা দেওয়ার জন্য মাইক্রো-ব্রেকিং ডিভাইস সহ।
◊ ড্রাইভিং পদ্ধতিঃ রোল ফর্মিং মেশিন দ্বারা টানা;
◊ সর্বোচ্চ লোডিং ওজনঃ 3 টন;
◊ অভ্যন্তরীণ ব্যাসার্ধঃ Φ430-590mm;
◊ বাইরের ব্যাসার্ধঃ ≤ Φ1300mm;
(৩) ড্রাইভিং এবং হাইড্রোলিক সিস্টেম;
(৪) সরঞ্জাম নিয়ন্ত্রণ সফটওয়্যার;
৫. প্রোডাক্ট সফটওয়্যারঃ ১টি সেট;
(VERTEX সফটওয়্যার নেই) VERTEX BD ডিজাইন সফটওয়্যারঃ 0 সেট;
(৭) স্বয়ংক্রিয় পাঞ্চিং ডিভাইস (সার্ভিস হোল, ডিম্পল হোল, লিপ কাট, ওয়েব নোচ, লিপ নোচ, ব্লট হোল, সঙ্কুচিত গ্রোভ );
(৮) হাইড্রোলিক পোস্ট-কটিং ডিভাইস (উপাদানঃ এসকেডি-১১);
৯. স্বয়ংক্রিয় মুদ্রণ যন্ত্র: উচ্চতা সমান্তরাল দুই পক্ষের উপর মুদ্রণ;
রান আউট টেবিলঃ ৪ মিটার।
|
